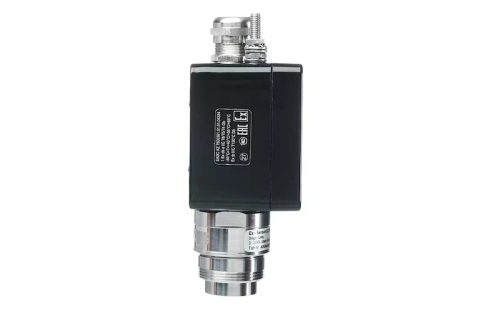

Dräger Polytron SE Ex

ძირითადი მახასიათებლები

Dräger Polytron SE Ex ... DQ სენსორული თავაკები წარმოადგენენ გაზის დეტექტორებს, რომლებიც განკუთვნილია გარემოს ჰაერში აალებადი გაზებისა და ორთქლების მდგრადი მონიტორინგისთვის. გაზომვა ემყარება რეაქციის სითბოს პრინციპს, როცა სენსორის შიგნით კატალიზურ გრანულაში (ასევე ცნობილი როგორც პელისტორი) მიმდინარეობს ქიმიური რეაქცია.

რეაქციის სითბოს პრინციპი

რეაქციის სითბოს პრინციპით აალებადი გაზების კონცენტრაცია შეიძლება დადგინდეს მაშინაც, როცა ისინი ჯერ კიდევ არ არიან აალებადი, სხვა სიტყვებით, მანამდე, სანამ მიაღწევენ ქვედა აფეთქებად ზღვარს (LEL). სენსორული თავაკები განკუთვნილია მკაცრ სამრეწველო გარემოში გამოსაყენებლად და უკავშირდება შესაბამის ცენტრალურ კონტროლერს 3-ძარღვიანი კაბელით. სხვადასხვა სენსორის ტიპის მიხედვით Dräger გვთავაზობს სამ ვერსიას სხვადასხვა გამოყენებისთვის: ერთი მხრივ, 100 % LEL-მდე დეტექციისთვის (სადაც შესაძლებელია სპეციალური HT-ვერსიის გამოყენება გარემოს 150 °C-მდე ტემპერატურისას), მეორე მხრივ, ძალზე დაბალი კონცენტრაციების დეტექციისთვის 0 ... 10 % LEL დიაპაზონში (გაჟონვის დეტექცია).

ექვსი კორპუსის ვარიანტი

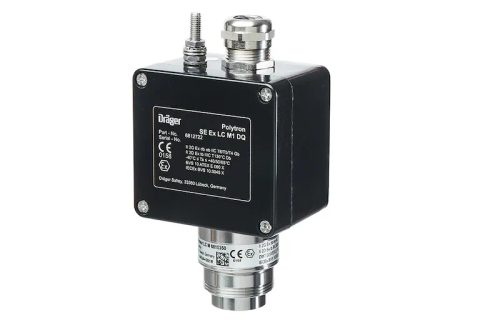

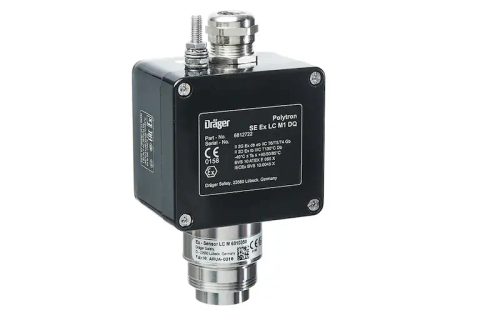

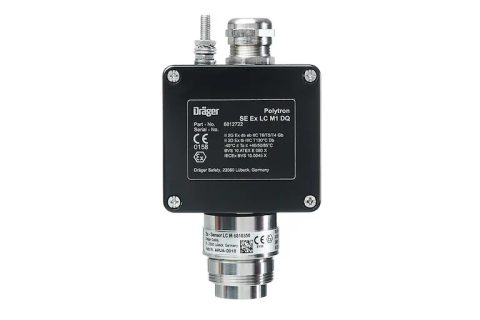

სენსორული თავაკები Dräger Polytron SE Ex PR ... DQ და SE Ex LC ... DD ხელმისაწვდომია თითო-თითო ოთხი ვარიანტით, რომლებიც განსხვავდება შეერთების კოლოფებით, რაც მითითებულია შემდეგი კოდით:

M1 - მცირე სტანდარტული კორპუსი M2 - საშუალო ზომის სტანდარტული კორპუსი

ამ შეერთების კოლოფების გარდა, რომლებიც დამზადებულია მინაბოჭკოვანი გამაგრებული პოლიესტერისგან (GRP) დაცვის ტიპით „e“ (გაძლიერებული უსაფრთხოება) და ანათავსებს მეტრული („M“) რგოლის მქონე სენსორს, არსებობს კიდევ ერთი ვარიანტი დაცვის ტიპით „d“ (ასაფეთქებელი კორპუსი), კოდირებული შემდეგნაირად:

Remote Sensor DQ NPT ალუმინი / უჟანგავი ფოლადი - ასაფეთქებელი მეტალის კორპუსი. NPT რგოლის მქონე სენსორი მიმაგრებულია ამ ორ ვარიანტში. ის განკუთვნილია მილსადენში დასამონტაჟებლად. ორი კორპუსი განსხვავდება თავისი მასალით.

ყოვლისმომცველი აფეთქებისგან დაცვა

სენსორული თავაკები Polytron SE Ex ... DQ მარკირებულია დირექტივა 2014/34/EU-ის მიხედვით როგორც II 2G/ II 2D და, შესაბამისად, შესაფერისია ფეთქებადი ატმოსფეროს პოტენციური საშიშროების მქონე ზონებში ექსპლუატაციისთვის, 1 და 2 ზონებში, ასევე 21 და 22 ზონებში. ანალოგიურად, მსოფლიოს მასშტაბით გამოსაყენებლად, IECEx-სერტიფიკატი იძლევა საშუალებას, ამ სენსორული თავაკების ექსპლუატაცია განხორციელდეს საშიშ ზონებში.

mV გაზომვის სიგნალი

ალმიუმცველი ჩაკეტილი გაზის სენსორი გამოსცემს mV-სიგნალს, რომელიც პროპორციულია გაზის კონცენტრაციისა და შეიძლება შეფასდეს შესაბამისი ცენტრალური კონტროლერით (მაგ., Dräger REGARD ან Polytron SE Ex). ცენტრალური კონტროლერი, რომელიც დაკავშირებულია სენსორულ თავაკთან დამცავი ეკრანით აღჭურვილი 3-ძარღვიანი კაბელით, რამდენიმე ასეული მეტრის სიგრძით, განკუთვნილია სიგნალიზაციის გასააქტიურებლად, როცა წარმოიქმნება სახიფათო გაზის კონცენტრაციები.

DQ ტიპის პელისტორული სენსორები

რადგან ისინი მუშაობენ როგორც ზუსტად მზომელი, ტემპერატურაზე დამოკიდებული რეზისტორები, სენსორში განთავსებულ გაზომვის გრანულებს პელისტორები ეწოდებათ (ინგლისური pellet და resistor სიტყვებიდან). პელისტორი არის მცირე გრანულა ძალიან ფოროვანი კერამიკული მასალისგან, რომელიც გაჟღენთილია სპეციალური კატალიზატორით და შიგ ჩაშენებულია პლატინის თხელი ძაფი. ელექტრული დენით დაახლოებით 255 mA-ის ერთი მხრივ პლატინის ძაფი აცხელებს კერამიკულ გრანულას დაახლოებით 450 °C-მდე, მეორე მხრივ ეს პლატინის მავთული მოქმედებს როგორც გაზომვის რეზისტორი, რომლის წინაღობა დამოკიდებულია გრანულის ტემპერატურაზე. როცა აალებადი გაზის მოლეკულები აღწევენ კატალიზურ გრანულაში, ისინი რეაგირებენ ფორებში ადსორბირებულ, აქტივირებულ ჰაერის ჟანგბადთან და გამოყოფენ რეაქციის სითბოს, რაც იწვევს პელისტორის ტემპერატურის მატებას. შედეგად მიღებული რეზისტენტობის მატება რამდენიმე მილიომი ომით პროპორციულია გაზის კონცენტრაციისა.

გარემო პირობების კომპენსაცია

სპეციალურად ჩაკეტილი მეორე, სრულიად ერთგვაროვანი პელისტორის საშუალებით ოპტიმალურად კომპენსირდება ყველა პარამეტრი, რომელიც გავლენას ახდენს ზუსტ გაზომვაზე. ეს განსაკუთრებით ეხება ტენიანობასა და გარემოს ტემპერატურას. წარმოების დროს ეს პელისტორები ერთმანეთს ემთხვევა ოპტიმალური კომპენსაციის მახასიათებლების მიხედვით. რადგან ორივე ეს პელისტორი კატალიზურია, სენსორს ეწოდება DQ ტიპი (ორმაგი დეტექტორი), და შედეგად მიღებული გრძელვადიანად სტაბილური სენსორის სიგნალი თითქმის არ განიცდის გარემო ტემპერატურის ცვლილებების გავლენას.

მოწამლვისადმი მდგრადობა

ათწლეულების განმავლობაში წარმოებული პელისტორები ტიპის PR-ისაა, რაც ნიშნავს მოწამლვისადმი მდგრადს. მათი სპეციალური კონსტრუქციის გამო, ეს სენსორები უფრო ხანგრძლივი სიცოცხლის ხანგრძლივობით გამოირჩევიან, ვიდრე ჩვეულებრივი სენსორები, როდესაც ისინი კატალიზატორ-საწამლავების შემცველ სამრეწველო ატმოსფეროებს ეკონტაქტებიან, როგორიცაა გოგირდის, ფოსფორის, ტყვიის ან სილიციუმის ნაერთები.

ძალიან მოკლე რეაგირების დრო

მოკლე რეაგირების დროის მისაღწევად, DQ-სენსორის გაზის შესასვლელი არის არა ჩვეულებრივი სინტერული დისკი, არამედ თხელი მავთულბადიანი დისკი, რათა გასაზომი გაზი დიფუზიის გზით ძალიან სწრაფად შევიდეს პელისტორებში.

გაზომვის ფუნქცია აფეთქებისგან დაცვისთვის

Dräger-ის ზოგიერთ ცენტრალურ მმართველ ბლოკთან ერთად, Dräger-ის სენსორული თავაკები Polytron SE Ex PR ... DQ და HT M DQ დამტკიცებულია ტიპის მიხედვით პრევენციული აფეთქებისგან დაცვის გამოყენებისთვის შესაბამისად EN 1127-1. ეს მომხმარებლის სარგებელია, რადგან საშიში გაზის კონცენტრაციის შემთხვევაში, შესრულებაზე დამტკიცებული გაზის დეტექციის სისტემა ავტომატურად ააქტიურებს კონტრზომებს, ისე რომ აფეთქებადი კონცენტრაციები ვერ წარმოიქმნას და საშიში ზონების გაფართოება შემცირდეს. ამით ელექტრული დანადგარები შეიძლება უფრო მარტივად დაიგეგმოს და ზოგ შემთხვევაში აფეთქებისგან დაცვის დამატებითი ზომები საერთოდ არ იყოს საჭირო. ეს იმიტომ, რომ პოტენციურად აფეთქებადი ატმოსფერო იშვიათად ან საერთოდ არ წარმოიქმნება, როდესაც აქვს ასეთი გაზის დეტექციის სისტემა.
