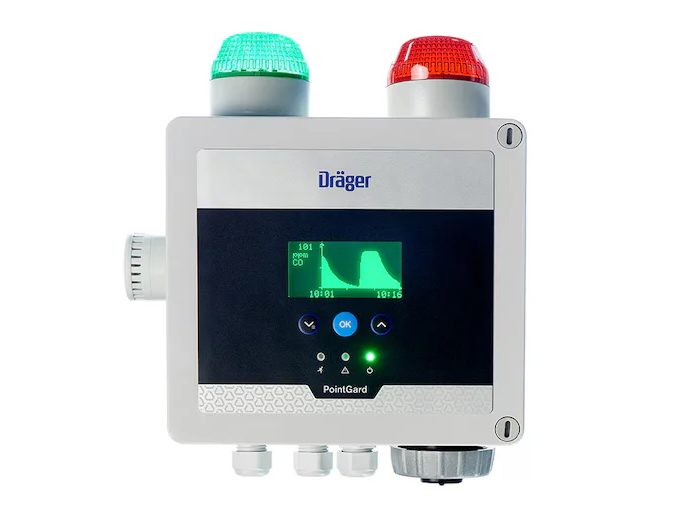

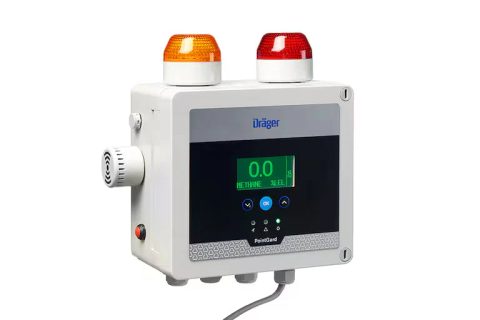

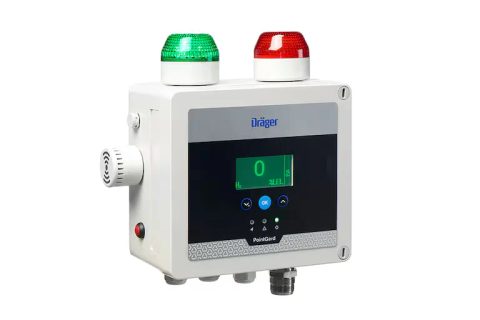

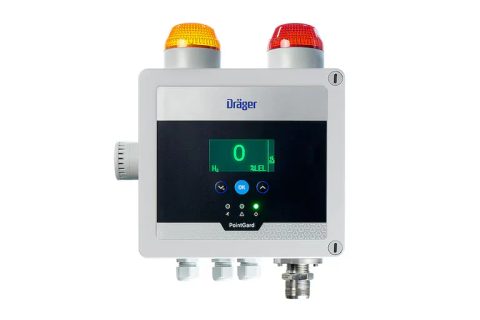

Dräger PointGard 3200

ძირითადი მახასიათებლები

Dräger PointGard 3200 არის სრულყოფილი ერთარხიანი გაზის დეტექციის სისტემა, რომელიც განკუთვნილია აალებადი გაზებისა და ორთქლების კონცენტრაციის გასაზომად გარემო ჰაერში. მდგრად, თუმცა კომპაქტურ კორპუსში, IP66 დაცვის კლასით, თქვენ იღებთ ყველა საჭირო სიგნალიზაციის მოწყობილობას.

ყველაფერი ერთში

PointGard 3200 არის ოპტიმალური გადაწყვეტა ყველასთვის, ვისაც სჭირდება გაზის დეტექციის სისტემა, თუმცა არ სურს ყველა საჭირო კომპონენტის ერთმანეთთან შეერთების შრომატევადი პროცესი. ის აერთიანებს გადამცემის გაზომვის ფუნქციას, კონტროლერის შეფასების ფუნქციას და საჭირო სიგნალიზაციის მოწყობილობებს, როგორიცაა მოციმციმე შუქი და სირენა. PointGard 3200-ის ცვლადი დენის ვერსიები შეიძლება მუშაობდეს ნებისმიერ სტანდარტულ როზეტთან, დამატებითი ელექტროდენის შტეფსელის საშუალებით. თუ გაზომვის ადგილი არ არის შესაფერისი PointGard-ის დასამაგრებლად, მოწყობილობა შეიძლება შეუკვეთოთ სენსორის გარეშე და განათავსოთ 30 მ მანძილზე, შესაბამისი დისტანციური აქსესუარების გამოყენებით. ამასთან, მილებსა და ვენტილაციის შახტებში გამოსაყენებლად ხელმისაწვდომია შესაბამისი აქსესუარებიც.

გამოყენება

PointGard 3200 გამოიყენეთ იქ, სადაც საჭიროა გაზის კონცენტრაციის ლოკალური მონიტორინგი. ტიპური გამოყენებაა აალებადი გაზებისა და ორთქლების გაზომვა ვენტილაციის გარეშე ან დახურულ სივრცეებში. ამისთვის PointGard 3200 ინსტალირდება ოთახის გარეთ, შესასვლელთან, ხოლო სენსორი – მონიტორინგის ქვეშ მყოფ ოთახში. ასე თქვენ ოთახში შესვლამდე ინფორმირებული ხართ გაზის კონცენტრაციის შესახებ. თუ დაყენებული სიგნალიზაციის ზღვრები გადაჭარბებულია, PointGard გაფრთხილებას გაძლევთ ჩაშენებული სიგნალიზაციის მოწყობილობებით. ასევე შეუძლია ავტომატური ვენტილაციის ჩართვა, რათა კონცენტრაცია შემცირდეს და ოთახში საფრთხის გარეშე შესვლა გახდეს შესაძლებელი.

საზომი ტექნოლოგია

PointGard 3200-ის შიგნით იხილავთ ჩვენი Dräger Polytron 8200-ის დამტკიცებულ ელექტრონიკას. გაზომვისთვის გამოიყენება ჩვენი DrägerSensor DQ, რომელიც ხასიათდება ხანგრძლივი მომსახურების ვადით და გრძელვადიანი სტაბილურობით. ამ სენსორის საშუალებით PointGard 3200 შეძლებს პრაქტიკულად ყველა აალებადი გაზისა და ორთქლის გაზომვას 0 - 100 % LEL (ქვედა აფეთქების ზღვარი) დიაპაზონში. კატალიზური ხუფიანი DrägerSensor DQ უზრუნველყოფს უწყვეტ გაზომვას ატმოსფერულ პირობებში, ტემპერატურის დიაპაზონში -40 °C-დან +65 °C-მდე.

ჩაშენებული სიგნალიზაციის მოწყობილობები

PointGard 3200 მოიცავს ვიზუალურ და ხმოვან სიგნალიზაციას. ნათელი და ხანგრძლივად მოციმციმე შუქი შორიდანაც აფრთხილებს საფრთხეზე ნარინჯისფრად (წინასწარი განგაში) და წითლად (მთავარი განგაში). თუ საჭიროა უსაფრთხო და არასაფრთხო მდგომარეობის განსხვავება, არსებობს მწვანე (უსაფრთხო) და წითელი (არასაფრთხო) ან მწვანე (უსაფრთხო) და ლურჯი (არასაფრთხო) კომბინაციები. ჩაშენებული სირენის ხმის წნევა შეადგენს 85-100 დბ-ს. ის შერჩეულია ხმაურიან ინდუსტრიულ გარემოში გამოსაყენებლად. ნაკლებად ხმაურიან გარემოში, მაგალითად ლაბორატორიაში, ხმის სიძლიერე შეიძლება შემცირდეს.

კვების წყარო

PointGard 3200 შეიცავს 120 ... 230 VAC/ 24 VDC კვების წყაროს. დამატებით შეგიძლიათ შეუკვეთოთ ელექტროკაბელი და ქვეყნისთვის სპეციფიკური შტეფსელი. თუ ადგილობრივად უკვე არსებობს 24 VDC მიწოდება, ხელმისაწვდომია ვარიანტი კვების ბლოკის გარეშე.

მართვადობა

გაზომილი მნიშვნელობა, გაზის სახელწოდება და საზომი ერთეული მუდმივად იკითხება დისპლეიზე. საჭიროების შემთხვევაში შეიძლება ნაჩვენები იყოს ბოლო 15 წუთის კონცენტრაციის ისტორია. დისპლეის აქვს წითელი ან მწვანე ფონური განათება, რაც უზრუნველყოფს წაკითხვადობას ცუდი განათების პირობებშიც. ფერები რეგულირდება მოწყობილობის შიგნით განთავსებული სლაიდერული გადამრთველით. დისპლეის ქვემოთ განთავსებულია სამი სტატუსის LED ინდიკატორი: მწვანე (მზადყოფნა), ყვითელი (შეცდომა) და წითელი (განგაში). PointGard 3200-ის ყველა პარამეტრი კეთდება პაროლით დაცული მენიუს საშუალებით. სამღილაკიანი მართვა საშუალებას იძლევა სწრაფად გადავიდეთ მენიუს პუნქტებს შორის. საზომი დიაპაზონი და სიგნალიზაციის ზღვრები ქარხნულად დაყენებულია ჩვეულებრივ მნიშვნელობებზე. ისინი ნებისმიერ დროს შეიძლება შეიცვალოს.

ინტერფეისები

ჩაშენებული სიგნალიზაციის საშუალებების გარდა, PointGard 3200-ს აქვს ასევე უპოტენციალო გადამრთველი რელეები. ისინი იძლევა დამატებითი ავტომატური გადართვის ღონისძიებების საშუალებას. რელეები ხელმისაწვდომია A1, A2 და უკმარისობისთვის. გარდა ამისა, შეიძლება შემოყვანილი იქნას გარე გადამრთველი კონტაქტი, მაგალითად მეზობელი დანადგარების უკმარისობის კონტაქტი, და ამით შეიძლება PointGard 3200-ზე მწვანე შუქის (უსაფრთხო სტატუსი) გამორთვა. უმაღლესი დონის სისტემებში ინტეგრაციისთვის (ვიზუალიზაციის სისტემები, მონაცემთა შეგროვების სისტემები, PLC-ები, ცენტრალური გაზის გაფრთხილების სისტემები) შეიძლება გამოყენებულ იქნას ანალოგური 4-20 მა დენის ინტერფეისი NE 43-ის შესაბამისად. HART® კომუნიკაცია საშუალებას გაძლევთ დააკავშიროთ პარამეტრები დაკავშირებულ Dräger REGARD 3000-თან ან Dräger REGARD 7000-თან. გარდა ამისა, დისტანციური წვდომა შესაძლებელია HART®-ით Dräger PolySoft პროგრამული უზრუნველყოფის ან სხვა HART® HHT-ის გამოყენებით.
