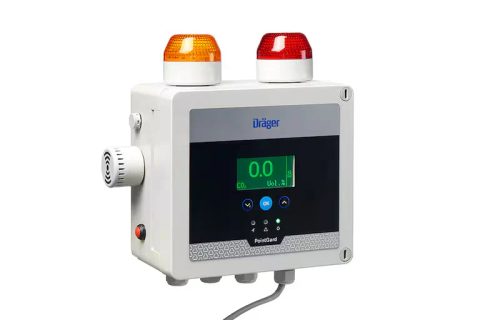

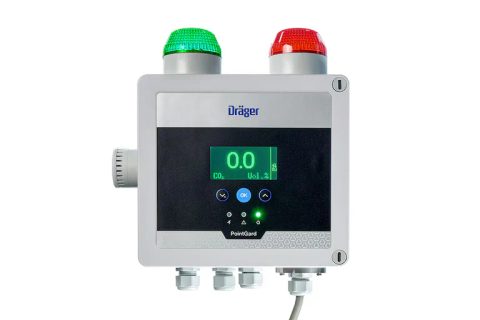

Dräger PointGard 3720
სრული 1-არხიანი გაზის დეტექციის სისტემა
- სრული 1-არხიანი გაზის დეტექციის სისტემა
- ზომავს ნახშირორჟანგს გარემო ჰაერში
- იყენებს მაღალი ხარისხის, ჩართე-და-იმუშავე ელექტროქიმიურ DrägerSensor-ს
- მდგრადი, კომპაქტური კორპუსი IP66 დაცვით
აღმოაჩინეთ PointGard: თქვენი ყოვლისმომცველი გადაწყვეტა გაზის დეტექციისთვის
ძირითადი მახასიათებლები
Dräger PointGard 3720 არის სრული 1-არხიანი გაზის დეტექციის სისტემა, რომელიც ზომავს ნახშირორჟანგს გარემო ჰაერში. მის გამძლე, თუმცა კომპაქტურ კორპუსში, IP66 დაცვის კლასით, თქვენ იღებთ ყველა საჭირო სიგნალიზაციის მოწყობილობას.
ყოვლისმომცველი
PointGard 3720 არის ოპტიმალური გადაწყვეტა ყველასთვის, ვისაც სჭირდება გაზის დეტექციის სისტემა, მაგრამ არ სურს ყველა საჭირო კომპონენტის აწყობის შრომატევადი პროცესი. იგი აერთიანებს გადამცემის საზომ ფუნქციას, კონტროლერის შეფასების ფუნქციას და საჭირო სიგნალიზაციის მოწყობილობებს, როგორიცაა ციმციმა შუქი და სირენა. PointGard 3720-ის ცვლადი დენის ვერსიები შეიძლება მუშაობდეს ნებისმიერ სტანდარტულ როზეტთან, არასავალდებულო ქსელის შტეფსელის საშუალებით. ოპტიმალური განთავსებისთვის, PointGard 3720 და სენსორი შეიძლება დამონტაჟდეს ერთმანეთისგან ცალკე. ეს საშუალებას გაძლევთ დაამონტაჟოთ PointGard 3720 მისი სიგნალიზაციის მოწყობილობებითა და ჩვენებით თვალის დონეზე, ხოლო სენსორი განათავსოთ რაც შეიძლება ახლოს გაზომვის ადგილთან. მაქსიმალური კაბელის სიგრძე PointGard 3720-სა და სენსორს შორის არის 30 m. Dräger PIR 7200 სენსორი მოყვება ჩვენს PointGard 3720-ს, რაც იდეალურია სახიფათო ზონებში გამოსაყენებლად. გარდა ამისა, მილებსა და ventilation შახტებში გამოსაყენებლად არსებობს შესაბამისი აქსესუარები.
გამოყენება
გამოიყენეთ PointGard 3720 იქ, სადაც გაზის კონცენტრაციების ადგილობრივად მონიტორინგია საჭირო. ტიპური გამოყენებაა ნახშირორჟანგის (CO2) გაზომვა ვენტილაციის გარეშე ან დახურულ ოთახებში. ამისთვის PointGard 3720 დამონტაჟდება ოთახის გარეთ, შესასვლელთან, ხოლო სენსორი — მონიტორინგის ქვეშ მყოფ ოთახში. ამგვარად, ოთახში შესვლამდე თქვენ ინფორმირებული ხართ გაზის კონცენტრაციის შესახებ. თუ დაყენებული სიგნალიზაციის ზღვრები გადაჭარბებულია, PointGard გაფრთხილებთ თავისი ჩაშენებული სიგნალიზაციის მოწყობილობებით. მას ასევე შეუძლია ავტომატური ვენტილაციის ამოქმედება, რათა კონცენტრაცია შემცირდეს და ოთახში საშიშროების გარეშე ხელახლა შესვლა იყოს შესაძლებელი.
საზომი ტექნოლოგია
PointGard 3720-ის შიგნით იპოვით ჩვენი Dräger Polytron 8720-ის დამტკიცებულ ელექტრონიკას. გარდა ამისა, ჩვენი Dräger PIR 7200 სენსორი SIL2 შესაძლებლობით მას იდეალურად ერგება. ეს ინფრაწითელი გადამცემი ორმაგად კომპენსირებული 4-სხივიანი ოპტიკით ხასიათდება შესანიშნავი საზომი ხარისხით და უკიდურესი გრძელვადიანი სტაბილურობით. იგი ამოიცნობს ოპტიკური სისტემის დაბინძურებას და დროულად აფრთხილებს, სანამ გაზომვა ჩაიშლება, რათა ოპერატორმა დაბინძურება მოაშოროს. ადგილობრივი პირობებიდან გამომდინარე, კალიბრაციის ინტერვალი შეიძლება იყოს ერთ წლამდე. ამ სენსორით PointGard 3720 შეძლებს ნახშირორჟანგის გაზომვას დიაპაზონში 0-2000 ppm-დან 0-30 მოც%-მდე. Dräger PIR 7200 უზრუნველყოფს უწყვეტ გაზომვას ატმოსფერულ პირობებში, ტემპერატურის დიაპაზონში -40 °C-დან +77 °C-მდე.
ჩაშენებული სიგნალიზაციის მოწყობილობები

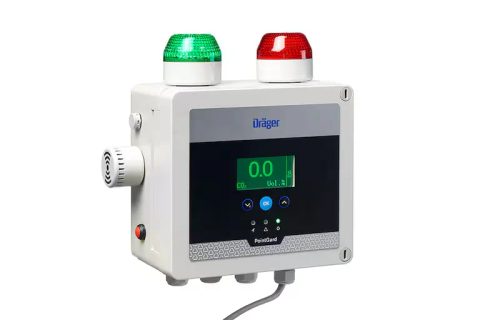

PointGard 3720 მოიცავს ვიზუალურ და ხმოვან სიგნალიზაციის მოწყობილობებს. ნათელი და ხანგრძლივი ციმციმა შუქი მანძილიდან აფრთხილებს საშიშროებაზე ნარინჯისფერით (წინასწარი სიგნალი) და წითლით (მთავარი სიგნალი). თუ საჭიროა უსაფრთხო და არასაიმედო პირობების გარჩევა, არსებობს კომბინაციები მწვანე (უსაფრთხო) და წითელი (არასაიმედო) ან მწვანე (უსაფრთხო) და ლურჯი (არასაიმედო) ფერებში. ჩაშენებულ სირენას აქვს ხმის წნევა 85-100 dB. იგი შერჩეულია ხმაურიან ინდუსტრიულ გარემოში გამოსაყენებლად. ნაკლებად ხმაურიან გარემოში, მაგალითად ლაბორატორიაში, ხმის სიმძლავრის შემცირება შეგიძლიათ.
კვების წყარო
PointGard 3720 შეიცავს 120 … 230 VAC/ 24 VDC კვების წყაროს. მას შეგიძლიათ არასავალდებულო სახით შეუკვეთოთ სადენითა და ქვეყნისთვის სპეციფიკური შტეფსელით. თუ ადგილობრივი 24 VDC მიწოდება უკვე არსებობს, ხელმისაწვდომია აგრეთვე ვარიანტი კვების ბლოკის გარეშე.
მუშაობა
გაზომილი მნიშვნელობა, გაზის სახელი და საზომი ერთეული მუდმივად ჩანს ეკრანზე. საჭიროების შემთხვევაში, შესაძლებელია ბოლო 15 წუთის კონცენტრაციის ისტორიის ჩვენებაც. ეკრანს აქვს წითელი ან მწვანე ფონური განათება, რათა წაკითხვადობა უზრუნველყოფილი იყოს ცუდი განათების პირობებშიც. ფერები რეგულირდება მოწყობილობის შიგნით არსებული სლაიდერული გადამრთველით. ეკრანის ქვემოთ განლაგებულია სამი სტატუსის LED ინდიკატორი: მწვანე (მზადყოფნა), ყვითელი (შეცდომა) და წითელი (სიგნალი). PointGard 3720-ის ყველა პარამეტრი კეთდება პაროლით დაცული მენიუს საშუალებით. სამღილაკიანი მართვა საშუალებას იძლევა მენიუს პუნქტებში სწრაფი ნავიგაციისა. საზომი დიაპაზონი და სიგნალიზაციის ზღვრები ქარხნიდან უკვე დაყენებულია ჩვეულებრივ მნიშვნელობებზე. ისინი ნებისმიერ დროს შეიძლება შეიცვალოს.
ინტერფეისები
ჩაშენებული სიგნალიზაციის საშუალებების გარდა, PointGard 3720 ასევე აღჭურვილია პოტენციალისგან თავისუფალი გადამრთველი რელეებით. ეს საშუალებას იძლევა დამატებითი ავტომატური გადართვის ღონისძიებების განხორციელებისა. ხელმისაწვდომია რელეები A1, A2 და ავარიისთვის. გარდა ამისა, შესაძლებელია გარე გადამრთველი კონტაქტის, მაგალითად მეზობელი მანქანების ავარიის კონტაქტის, წაკითხვა და ამით PointGard 3720-ზე მწვანე შუქის (უსაფრთხო მდგომარეობა) გამორთვა. უმაღლესი დონის სისტემებში ინტეგრაციისთვის (ვიზუალიზაციის სისტემები, მონაცემთა შეგროვების სისტემები, PLC-ები, ცენტრალური გაზის გაფრთხილების სისტემები) შეიძლება გამოყენებულ იქნას ანალოგური 4-20 mA დენის ინტერფეისი NE 43-ის მიხედვით. HART® კომუნიკაცია საშუალებას გაძლევთ პარამეტრები სინქრონიზაცია მოახდინოთ დაკავშირებულ Dräger REGARD 3000 ან Dräger REGARD 7000 მოწყობილობასთან. გარდა ამისა, დისტანციური წვდომა შესაძლებელია HART®-ით, Dräger PolySoft პროგრამული უზრუნველყოფის ან სხვა HART® HHT-ის გამოყენებით.
