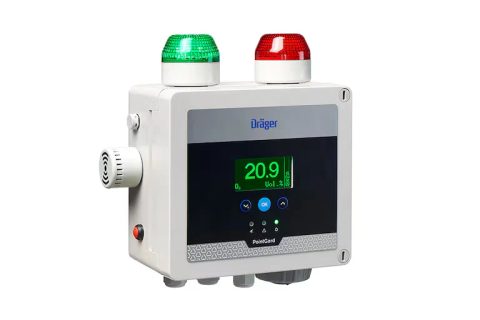

Dräger PointGard 3100
სრული 1-არხიანი გაზის დეტექციის სისტემა
- სრული 1-არხიანი გაზის დეტექციის სისტემა
- ზომავს ტოქსიკურ გაზებს ან ჟანგბადს გარემო ჰაერში
- გამოირჩევა მაღალი მწარმოებლურობის, ჩართვისთანავე მზად მყოფი ელექტროქიმიური DrägerSensor-ით
- მტკიცე, კომპაქტური კორპუსი IP66 დაცვით
აღმოაჩინეთ PointGard: თქვენი ყოვლისმომცველი გადაწყვეტა გაზის დეტექციისთვის
ძირითადი მახასიათებლები
Dräger PointGard 3100 არის სრული 1-არხიანი გაზის დეტექციის სისტემა, რომელიც გარემო ჰაერში ზომავს ტოქსიკურ გაზებს ან ჟანგბადს. მტკიცე, მაგრამ კომპაქტურ კორპუსში, IP66 დაცვის კლასით, თქვენ გაქვთ ყველა საჭირო სიგნალიზაციის აღჭურვილობა.
ყოვლისმომცველი
PointGard 3100 არის ოპტიმალური გადაწყვეტა ყველასთვის, ვისაც სჭირდება გაზის დეტექციის სისტემა, მაგრამ არ სურს ყველა საჭირო კომპონენტის აწყობის შრომატევადი პროცესი. იგი მოიცავს გადამცემის გაზომვით ფუნქციას, კონტროლერის შეფასების ფუნქციას და საჭირო სიგნალიზაციის აღჭურვილობას, როგორიცაა მოციმციმე შუქი და სირენა. PointGard 3100-ის ცვლადი დენის ვერსიები შეიძლება ჩაირთოს ნებისმიერ სტანდარტულ ელექტროროზეტში, სურვილისამებრ შესაძლებელი დამატებითი ელექტროდენის შტეფსელით. თუ გაზომვის ადგილი არ არის შესაფერისი PointGard-ის სამონტაჟოდ, შეგიძლიათ მოხსნათ ჩაშენებული სენსორი და მოათავსოთ იგი 30 მ-მდე მანძილზე შესაბამისი დისტანციური აქსესუარების გამოყენებით. გარდა ამისა, მილსადენებში და ვენტილაციის შახტებში გამოსაყენებლად ხელმისაწვდომია შესაბამისი აქსესუარებიც.
გამოყენება

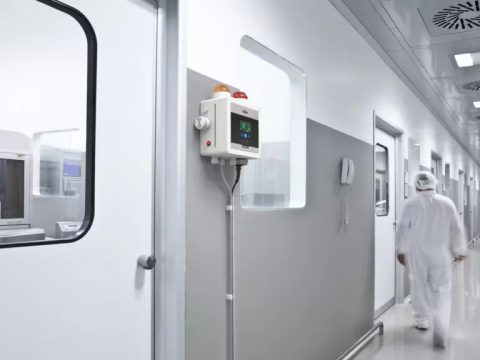

გამოიყენეთ PointGard 3700 იქ, სადაც გაზის კონცენტრაცია საჭიროა ადგილობრივად მონიტორინგისთვის. ტიპური გამოყენებაა სახიფათო გაზების გაზომვა არაგანიავებად ან ჩაკეტილ ოთახებში. ამისთვის PointGard 3100 ოთახის გარეთ, შესასვლელთან დამონტაჟდება, ხოლო სენსორი იმ ოთახში, სადაც ნივთიერება კონტროლდება. ასე თქვენ ოთახში შესვლამდე ინფორმირებული ხართ გაზის კონცენტრაციის შესახებ. თუ სიგნალიზაციის ზღვრები გადაცილდება, PointGard ჩაშენებული სიგნალიზაციის მოწყობილობებით გაფრთხილებს თქვენ. მას ასევე შეუძლია ავტომატური ვენტილაციის ამოქმედება, რათა კონცენტრაცია შემცირდეს და ოთახში შესვლა კვლავ უსაფრთხო გახდეს. ჟანგბადის მონიტორინგის შემთხვევაში ვენტილაცია გაგრძელდება მანამ, სანამ კვლავ საკმარისად მაღალი კონცენტრაცია არ დაფიქსირდება.
გაზომვის ტექნოლოგია
PointGard 3100-ის შიგნით იპოვით ჩვენი Dräger Polytron 8100-ის დამტკიცებულ ელექტრონიკას. გაზომვისთვის გამოიყენება ჩვენი ელექტროქიმიური DrägerSensor-ები. მათ ახასიათებს გრძელი მომსახურების ვადა და გრძელვადიანი სტაბილურობა. PointGard 3100-ში გამოსაყენებელი სხვადასხვა სენსორით შესაძლებელია 100-ზე მეტი ტოქსიკური გაზის გაზომვა. DrägerSensor-ები საშუალებას იძლევა უწყვეტი გაზომვისა ყველაზე რთულ პირობებშიც კი. DrägerSensor-ების უმეტესობა მხარს უჭერს ტემპერატურის ფართო დიაპაზონს -40 °C-დან +65 °C-მდე.
ჩაშენებული სიგნალიზაციის აღჭურვილობა

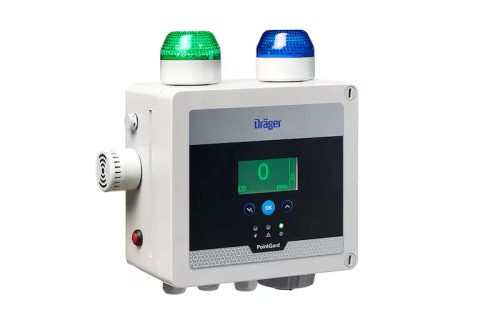

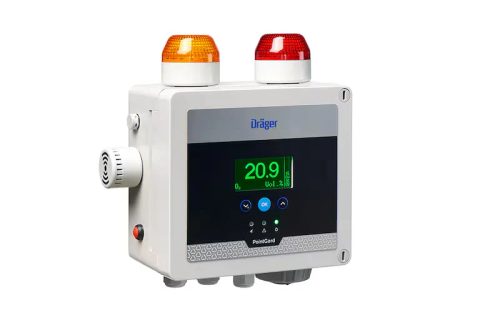

PointGard 3100 მოიცავს ვიზუალურ და ხმოვან სიგნალიზაციას. კაშკაშა და ხანგრძლივად მოციმციმე შუქი შორიდანვე აფრთხილებს საშიშროების შესახებ ნარინჯისფრად (წინასწარი სიგნალი) და წითლად (ძირითადი სიგნალი). თუ უსაფრთხო და არაუსაფრთხო პირობები განსხვავდება, არსებობს მწვანე (უსაფრთხო) და წითელი (არაუსაფრთხო) ან მწვანე (უსაფრთხო) და ლურჯი (არაუსაფრთხო) კომბინაციები. ჩაშენებულ სირენას აქვს 85-100 dB ხმის წნევა. იგი შერჩეულია ხმაურიან ინდუსტრიულ გარემოში გამოსაყენებლად. ნაკლებად ხმაურიან გარემოში, მაგალითად ლაბორატორიაში, ხმის დონე შეიძლება შემცირდეს.
კვების წყარო
PointGard 3100 შეიცავს 120 … 230 VAC/ 24 VDC კვების წყაროს. სურვილისამებრ მისი შეკვეთა შესაძლებელია ქვეყნისთვის სპეციფიკური ელექტროკაბელითა და შტეფსელით. თუ ადგილობრივად უკვე არსებობს 24 VDC მიწოდება, ხელმისაწვდომია ვარიანტი კვების ბლოკის გარეშეც.
მართვადობა

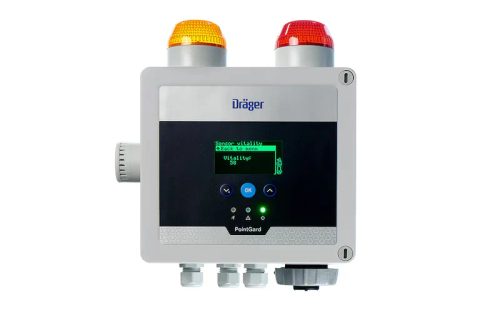

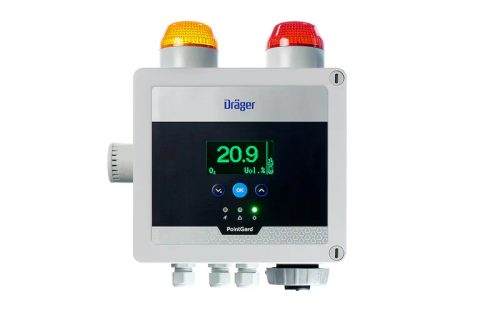

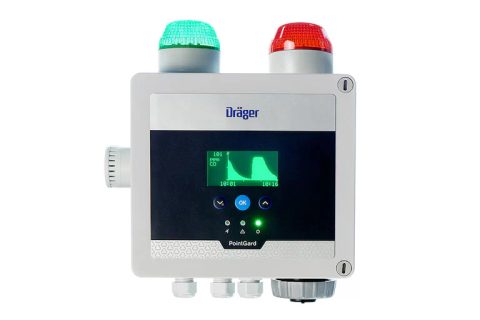

გაზომილი მნიშვნელობა, გაზის სახელი და საზომი ერთეული მუდმივად ნაჩვენებია ეკრანზე. საჭიროების შემთხვევაში შეიძლება ნაჩვენები იყოს ბოლო 15 წუთის კონცენტრაციის ისტორიაც. ეკრანს აქვს წითელი ან მწვანე ფონის განათება, რაც უზრუნველყოფს წაკითხვადობას ცუდი განათების პირობებშიც. ფერები შეიძლება დაყენდეს მოწყობილობის შიგნით არსებული სლაიდერული გადამრთველით. ეკრანის ქვემოთ განლაგებულია სამი სტატუსის LED ინდიკატორი: მწვანე (ფუნქციონირებს), ყვითელი (შეცდომა) და წითელი (სიგნალი). PointGard 3100-ის ყველა პარამეტრი იცვლება პაროლით დაცული მენიუდან. სამღილაკიანი მართვა საშუალებას იძლევა სწრაფად გადავიდეთ მენიუს პუნქტებს შორის. გაზომვის დიაპაზონი და სიგნალიზაციის ზღვრები სენსორის შეერთების შემდეგ უკვე დაყენებულია ჩვეულებრივ მნიშვნელობებზე, და შეიძლება ნებისმიერ დროს შეიცვალოს.
ინტერფეისები
ინტეგრირებული განგაშის საშუალებების გარდა, PointGard 3100-ს ასევე აქვს პოტენციალისგან თავისუფალი გადამრთველი რელეები. ეს საშუალებას იძლევა გატარდეს დამატებითი ავტომატური გადართვის ღონისძიებები. რელეები ხელმისაწვდომია A1, A2-სა და უკმარისობებისთვის. გარდა ამისა, შესაძლებელია გარე გადამრთველი კონტაქტის, მაგალითად, მეზობელი მანქანების უკმარისობის კონტაქტის, წაკითხვა და ამით PointGard 3100-ზე მწვანე შუქის (უსაფრთხო სტატუსი) გამორთვა. მაღალი დონის სისტემებში ინტეგრაციისთვის (ვიზუალიზაციის სისტემები, მონაცემთა შეგროვების სისტემები, PLC-ები, ცენტრალური გაზის გაფრთხილების სისტემები) შესაძლებელია გამოყენებულ იქნას ანალოგური 4-20 mA დენის ინტერფეისი NE 43-ის შესაბამისად. HART® კომუნიკაცია საშუალებას გაძლევთ სინქრონიზება გაუკეთოთ პარამეტრებს დაკავშირებულ Dräger REGARD 3000-თან ან Dräger REGARD 7000-თან. გარდა ამისა, დისტანციური წვდომა შესაძლებელია HART®-ის მეშვეობით, Dräger PolySoft პროგრამული უზრუნველყოფის ან სხვა HART® HHT-ის გამოყენებით.
