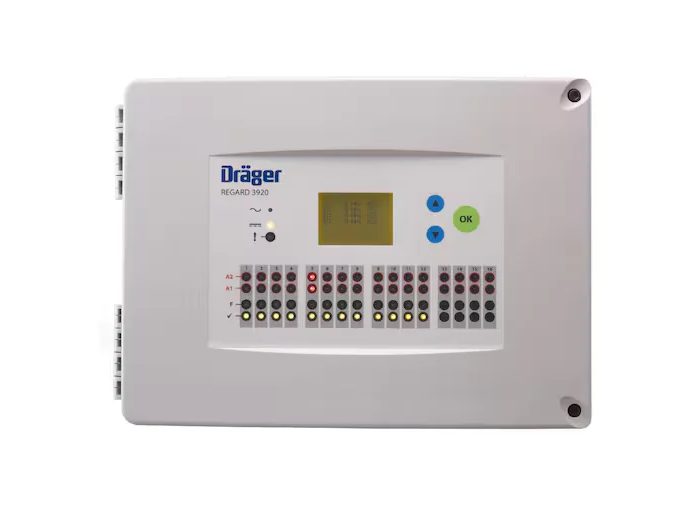

Dräger REGARD® 3900 Series
დამოუკიდებელი საკონტროლო სისტემა 16 კონფიგურირებადი გაზომვის არხით
- დამოუკიდებელი საკონტროლო სისტემა 16 კონფიგურირებადი გაზომვის არხით
- მოდულური კონფიგურაცია ქარხნის სპეციფიკური მორგებისთვის
ენდეთ REGARD 3900-ს: თქვენი მფარველი გაზის მონიტორინგში
მთავარი მახასიათებელი
Dräger REGARD® 3900 სერიის მოწყობილობები შეიძლება გამოყენებული იყოს დამოუკიდებელი კონტროლერებით. თქვენ შეგიძლიათ კონფიგურირება 16 გაზომვის არხი. გარდა ამისა, მოდულური კონფიგურაცია საშუალებას გაძლევთ დააკონფიგურიროთ საკონტროლო ერთეულები თქვენი ქარხნის მოთხოვნების შესაბამისად. შეგიძლიათ აგრეთვე დაამატოთ დამატებითი ფუნქციები არსებულ შესაფერი ელემენტებზე.
შეყვანის მოდულები
შეგიძლიათ დაკავშიროთ до ოთხი 4 – 20 mA გადამწოდი 2 ან 3-სახელმწიფო კაბელებით შეყვანის მოდულზე. სულ ხელმისაწვდომია ოთხი შეყვანის მოდული თითო კონტროლერზე. თითოეული მოდული აღჭურვილია სამი რელე. ეს რელეები უზრუნველყოფენ საერთო "Fault", "Alarm 1" და "Alarm 2" SPOC გამოშვებებს. გარდა ამისა, ორი შესაფერი დონე სრულად კონფიგურირებადია და შეიძლება დაყენდეს აღმავალი ან დაღმავალი და დაკავშირებული ან არადაკავშირებული. მესამე შესაფერი შესაძლებელია რელეს მოდულის გამოყენებით.
რელეს მოდული
თქვენ შეგიძლიათ დაამატოთ ორი რელეს მოდული REGARD 3900 სერიის კონტროლერზე. თითოეული მოდული აღჭურვილია რვა რელე. პირველი რელე ეკუთვნის "Fault" რელეს და არ შეიძლება გადაკონფიგურირება. დარჩენილი შვიდი რელე შეიძლება კონფიგურირება როგორც "Single", "Common" ან "Voting" შესაფერი. დამატებითი "Alarm 3" უზრუნველყოფილია რელეს მოდულით მეორე შესაფერი ხარვეზის სიმღერაზე. თქვენ ცნობთ შესაფერი რელეებს წინა პანელის დაჭერის ღილაკების საშუალებით. რელეები მუშაობენ ღია წრედის ან დახურული წრედის დენით.
გამოშვების მოდული (განმეორებითი მოდული)
თითოეული 4 – 20 mA გამოშვება აკეთებს სიგნალის სამივე რვა შეყვანებიდან. ეს საშუალებას იძლევა გაზის დონის მითითება ან ჩაწერა სხვა საკონტროლო ერთეულებით. თქვენ შეგიძლიათ დაადგინოთ ორ ანალოგიური გამოშვების მოდული.
კონფიგურაცია
თქვენ სწრაფად და მარტივად კონფიგურირებთ თქვენს საკონტროლო ერთეულს Config 3900 კონფიგურაციის პროგრამული უზრუნველყოფის გამოყენებით ლეპტოპის ან პერსონალური კომპიუტერის საშუალებით. ახალი ინსტალაციებისთვის კონფიგურაცია მოსამზადებელია ოფლაინში და ატვირთულია კომისიონირების დროს. მენტენანსისთვის შეგიძლიათ გადმოწეროთ სისტემის კონფიგურაცია შემოწმებისთვის. საჭირო კაბელი შეგიძლიათ მიიღოთ ამ დანართის სახით. REGARD 3920-ის წინა პანელის ღილაკების გამოყენებით, ის მარტივად შეიძლება დარეგულირდეს. კონფიგურაციის მენიუ ადვილად გასაგებია.
მონტაჟი და ინსტალაცია
REGARD 3900-ისა და 3920-ის მდგრადი კორპუსი მტვრის საწინააღმდეგო და წყლის ჭავლისგან დაცული (IP 65). ამის გამო, ეს საკონტროლო ერთეულები შეიძლება დამონტაჟდეს უსაფრთხოების ზონაში. REGARD 3910 აღჭურვილია ჩაშენებული დისპლეით და უკანა პლატაზე. მისი კაბინეტში დამონტაჟება მარტივია. მოდულები იქ ასევე შეიძლება დამონტაჟდეს.
კარიბჭის გადაწყვეტა
REGARD 3900 Modbus კარიბჭე არის ინტერფეისი, რომელიც CAN ბუსის პროტოკოლს Modbus RTU პროტოკოლში გარდაქმნის. ამ ფაქტორის გამო, კარიბჭე უზრუნველყოფს კომუნიკაციას REGARD 3900 სერიის საკონტროლო ერთეულ (CAN ბუსი) და RVP 3900 (დაშორებული ვიზუალიზაციის პანელი) ან სხვა სისტემებს შორის (Modbus RTU). სხვა შესაძლო კარიბჭეები არის: Modbus TCPIP და PROFIBUS® კარიბჭე. თქვენ შეგიძლიათ ამათი გამოყენებით მონაცემების გადატანა მესამე მხარის საკონტროლო სისტემებში.
